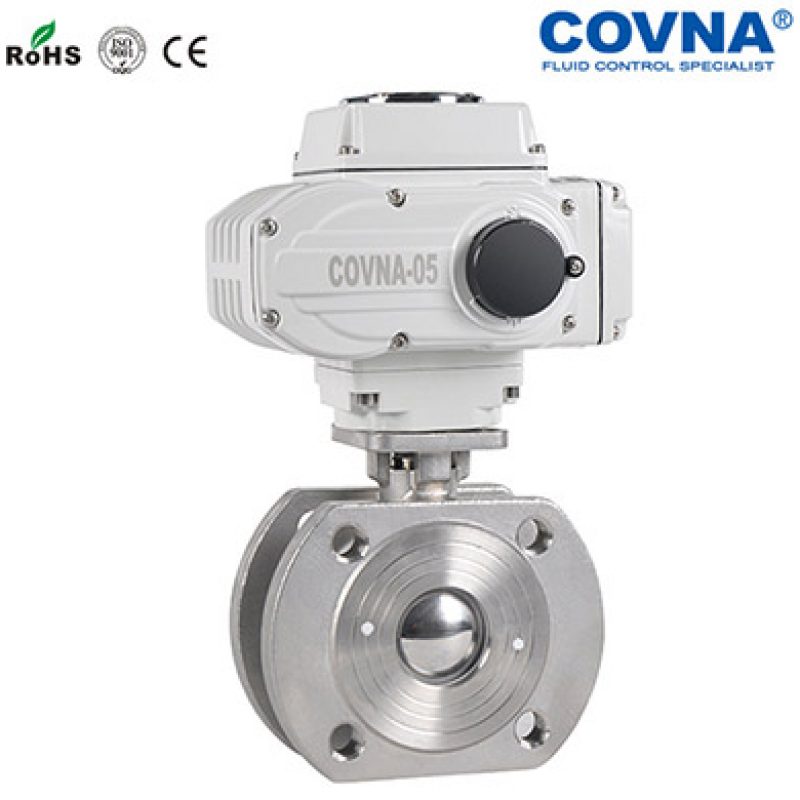

不銹鋼電動法蘭薄型球閥

貨號: HK-60

公稱通徑: DN15-DN100

閥體材質: 不銹鋼

壓力等級: 1.0mpa-1.6mpa

適用溫度: -30℃--180℃

應用場合: 應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

在線咨詢

電動不銹鋼薄球閥是采用德國技術進行設計的新型電動球閥，球芯通道形狀有矩形、V形及O形，閥體整體較薄，因此流體的流通阻力也會比較小。不銹鋼薄球閥結構緊湊、體積小、重量輕、安裝方便等特點。
本產品由執行器和超短法蘭距球閥組合而成，電動執行器分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、、桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。
閥體采用整體式結構，通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

產品特點

1、薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。

2、薄型球閥流體阻力小，其阻力系數與同長度的管段相等。

3、薄型球閥閥體較般法蘭球閥短，適用于工廠同管路閥門數量多的場合。

技術參數和性能

電動執行器技術參數		HK-60電動超薄型球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL
手動操作	附帶手柄操作	溫?? 度	PTFE≤180℃、PPL≤300℃
限?? 位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特?? 點	結構緊湊、體積小、重量輕、安裝方便

外形尺寸

公稱通徑DN	L	L1	W	H	D	D1	額定功率	額定電流
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	32	119	110	218	95	65	15W	0.1A
20	38	119	110	223	105	75	15W	0.1A
25	45	161	132	230	115	86	15W	0.2A
32	55	161	132	236	136	100	15W	0.2A
40	62	195	165	243	146	110	25W	0.5A
50	72	195	165	250	160	125	25W	0.5A
65	95	195	165	260	180	145	25W	0.5A
80	120	256	211	278	195	160	50W	0.8A
100	145	256	211	338	215	180	90W	1.0A
125	200	256	211	352	245	210	90W	1.0A
150	225	288	235	382	280	240	120W	1.2A
200	230	288	235	390	335	295	150W	1.2A
